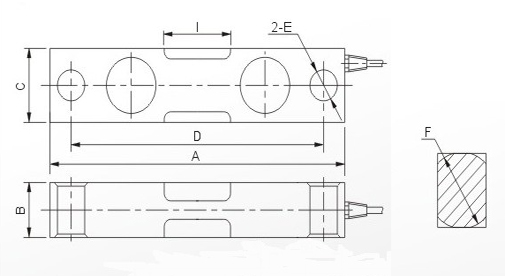

量程Capacity | 尺寸Size (mm) | |||
t | Klb | A | B | C |
1~2 | 2.5~5 | 190.0 | 31.5 | 31.2 |
5~10 | 10~25 | 222.5 | 36.4 | 49.5 |
15 | 35 | 222.5 | 38.2 | 63.2 |
20 | 50 | 343.5 | 62.2 | 75.2 |
主 要 技 術 指 標Main Description | |||
測量范圍Capacity | 1、2、5、10、15、20 2.5、5、10、15、25、35、50 | kg | |
輸出靈敏度Rated Output | 3.0±0.010 | mV/V | |
非線性Linear | ±0.02 | %F.S | |
滯后Hysteresis | ±0.02 | %F.S | |
重復性Reapeatability | ±0.01 | %F.S | |
蠕變Creep | ±0.02 | %F.S | |
零點輸出Zero Balance | ≤±1.0 | %F.S | |
溫度補償范圍 Conpensated Temperature Range | 室溫～+60 | ℃ | |
零點溫度補償系數Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ | |
額定輸出溫度系數 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ | |
供橋電壓 Excitation Voltage | 10V | AC/DC | |
絕緣電阻Insulation Resistence | ≥5000 | MΩ/100VDC | |
輸入電阻 Input Resistence | 770±8 | Ω | |
輸出電阻Output Resistence | 700±2 | Ω | |
允許過載系數Safe Overload | 120 | %F.S | |
電纜連接方式Cable Connection | 信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) | ||
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green： （－） | |||
