DTQ-1橋式傳感器
產品簡介：

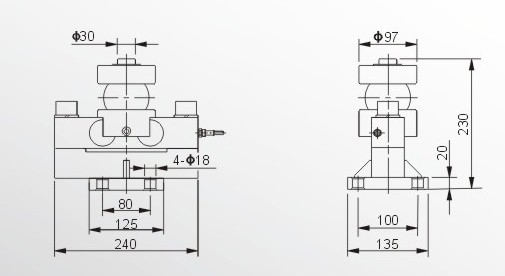

DTQ-1型橋式傳感器，彈性體為兩端固定，中間受力的橋式結構，結構緊湊，傳力組件采用壓頭、鋼球結構，可自動復位調心，抗側向能力強，精度高，性能穩定可靠，良好的密封，適應惡劣工作環境，安裝方便。
可用于制作各種電子汽車衡、軌道衡、料斗秤及工業自動化測量控制系統。
主 要 技 術 指 標Main Description | |||
測量范圍Capacity | 10、15、20、25、30 | kg | |
輸出靈敏度Rated Output | 2．0±0.10 | mV/V | |
非線性Linear | ±0.03 | %F.S | |
滯后Hysteresis | ±0.03 | %F.S | |
重復性Reapeatability | ±0.01 | %F.S | |
蠕變Creep | ±0.02 | %F.S | |
零點輸出Zero Balance | ≤±1.0 | %F.S | |
溫度補償范圍 Conpensated Temperature Range | 室溫～+60 | ℃ | |
零點溫度補償系數Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ | |
額定輸出溫度系數 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ | |
供橋電壓 Excitation Voltage | 10V | AC/DC | |
絕緣電阻Insulation Resistence | ≥5000 | MΩ/100VDC | |
輸入電阻 Input Resistence | 770±10 | Ω | |
輸出電阻Output Resistence | 700±2 | Ω | |
允許過載系數Safe Overload | 120 | %F.S | |
電纜連接方式Cable Connection | 信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) | ||
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green： （－） | |||
