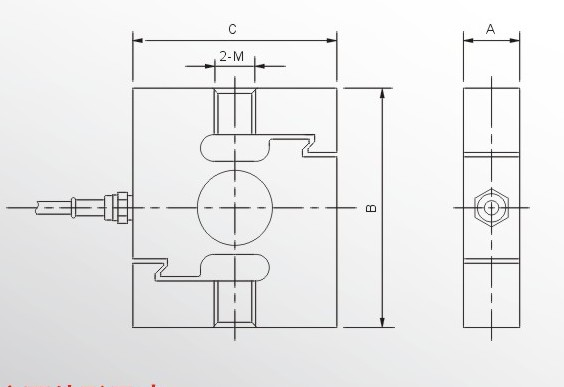

量程Capacity | 尺寸Size(mm) | 螺紋Thread | ||
t | A | B | C | mm |
1 | 25.2 | 80.0 | 71.0 | M12X1.75 |
2~5 | 25.2 | 107.0 | 93.0 | M18X1.5 |
7.5 | 32.5 | 141.0 | 100.5 | M24X2 |
10 | 51.0 | 177.0 | 130.5 | M30X2 |
20 | 61.0 | 191.0 | 160.5 | M39X2 |
主 要 技 術 指 標Main Description | ||
測量范圍Capacity | 1000、2500、5000、7500、10000、20000 | kg |
輸出靈敏度Rated Output | 2.0±0.010 3.0±0.010 | mV/V |
非線性Linear | ±0.02 | %F.S |
滯后Hysteresis | ±0.02 | %F.S |
重復性Reapeatability | ±0.01 | %F.S |
蠕變Creep | ±0.02 | %F.S |
零點輸出Zero Balance | ≤±1.0 | %F.S |
溫度補償范圍 Conpensated Temperature Range | 室溫～+60 | ℃ |
零點溫度補償系數Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ |
額定輸出溫度系數 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ |
供橋電壓 Excitation Voltage | 10V | AC/DC |
絕緣電阻Insulation Resistence | ≥5000 | MΩ/100VDC |
輸入電阻 Input Resistence | 385±10 | Ω |
輸出電阻Output Resistence | 350±2 | Ω |
允許過載系數Safe Overload | 120 | %F.S |
電纜連接方式Cable Connection | 信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) | |
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green： （－） | ||
