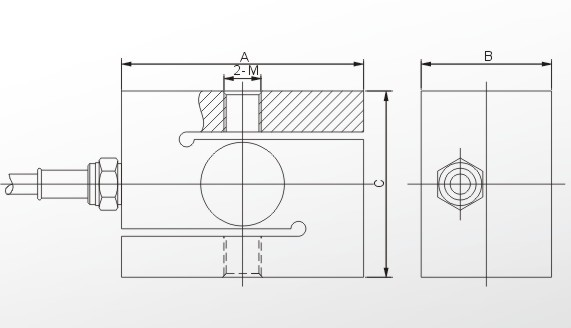

量程 Capacity (kg) | 尺寸Size(mm) | |||
A | B | C | M | |
200~750 | 66.0 | 35.5 | 50.5 | M10 |
1~2 | 100.5 | 50.5 | 70.5 | M12 |
2.5~5 | 150.5 | 80.5 | 100.5 | M18 |
主 要 技 術 指 標Main Description | ||
| 測量范圍Capacity | 200、250、500、750、1000、2000、2500、5000 | kg |
輸出靈敏度Rated Output | 2．0±0.010 | mV/V |
非線性Linear | ±0.02 | %F.S |
滯后Hysteresis | ±0.02 | %F.S |
重復性Reapeatability | ±0.01 | %F.S |
蠕變Creep | ±0.02 | %F.S |
零點輸出Zero Balance | ≤±1.0 | %F.S |
溫度補償范圍 Conpensated Temperature Range | 室溫～+60 | ℃ |
零點溫度補償系數Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ |
額定輸出溫度系數 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ |
供橋電壓 Excitation Voltage | 10V | AC/DC |
絕緣電阻Insulation Resistence | ≥5000 | MΩ/100VDC |
輸入電阻 Input Resistence | 385±10 | Ω |
輸出電阻Output Resistence | 350±2 | Ω |
允許過載系數Safe Overload | 120 | %F.S |
電纜連接方式Cable Connection | 信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) | |
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green： （－） | ||
